美标、日标法兰过滤器

过滤器是输送介质管道上不可缺少的一种装置。过滤器由阀体、滤网、排污部分组成。待处理的介质经过过滤器的滤网后，其杂质被阻挡，以此来保护减压阀、泄压阀、定水位阀和水泵等管道设备，以达到正常运转。

全国服务热线： 4000-997-698 | 021-59974163

在线咨询

产品详情

产品概述

过滤器是输送介质管道上不可缺少的一种装置。过滤器由阀体、滤网、排污部分组成。待处理的介质经过过滤器的滤网后，其杂质被阻挡，以此来保护减压阀、泄压阀、定水位阀和水泵等管道设备，以达到正常运转。
本公司生产的丫型过滤器可带有排污口，安装时 Y型口朝下，管道内杂物会收集到过滤器网内排污口上，不需拆卸过滤器任何部件来排除污物，只需打开排污口即可排污。当需要清洗时，只要将可拆卸的滤网取出，处理后重新装入即可，因此，使用维护极为方便。

产品标准

• 连接法兰：ASME B16.5
• 检验标准：API 598

性能规范

• 公称压力：CLASS150/300
• 壳体实验：PT1.5PN
• 适用介质：
SY41-(150-300BL)C 水、油品、气体
Sy41-(150-300BL)P 硝酸类
Sy41-(150-300BL)R 醋酸类
• 适用温度：-29°C-425°C

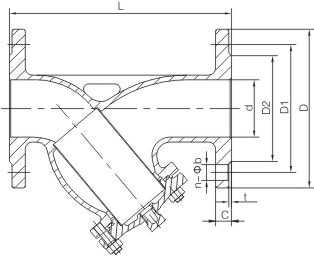

产品结构

主要零件材料

材料名称	SY41-(150-300LB)C	SY41-(150-300LB)P	SY41-(150-300LB)R
阀体	WCB	ZG1Cr18Ni9Ti, CF8	ZG1Cr18Ni12Mo2Ti, CF8M
阀盖	WCB	ZG1Cr18Ni9Ti, CF8	ZG1Cr18Ni12Mo2Ti, CF8M
过滤网	ICr18Ni9Ti, 304	ICd8Ni9Ti, 304	1Cr18Ni12Mo2Ti, 316
垫片	聚四氟乙烯/钢带石墨缠绕

主要尺寸和重量

NPS	CLASS 150
NPS	d	L	D	D1	D2	C	t	n-Φb
1/2″	15	130	90	60.3	34.9	10	2	4-Φ16
3/4″	20	140	100	69.9	42.9	11	2	4-Φ16
1″	25	150	110	79.4	50.8	12	2	4-Φ16
1 1/4″	32	170	115	88.9	63.5	13	2	4-Φ16
1 1/2″	38	200	125	98.4	73	15	2	4-Φ16
2	50	220	150	120.7	92.1	16	2	4-Φ19
2 1/2″	64	252	180	139.7	104.8	18	2	4-Φ19
3”	76	280	190	152.4	127	19	2	4-Φ19
4″	100	320	230	190.5	157.2	24	2	8-Φ19
5″	125	350	255	215.9	185.7	24	2	8-Φ22
6″	150	400	280	241.3	215.9	26	2	8-Φ22
8″	200	485	345	298.5	269.9	29	2	8-Φ22
10″	250	550	405	362	323.8	31	2	12-Φ25
12″	300	610	485	431.8	381	32	2	12-Φ25
14″	350	680	535	476.3	412.8	35.5	2	12-Φ29
16″	400	780	595	539.8	469.9	37	2	16-Φ29
18″	450	850	635	577.9	533.4	40.1	2	16-Φ32
20″	500	900	700	635	584.2	43.3	2	20-Φ32

NPS	CLASS 300
NPS	d	L	D	D1	D2	C	t	n-Φb
1/2″	15	125	95	66.7	34.9	15	2	4-Φ16
3/4″	20	145	115	82.6	42.9	16	2	4-Φ19
1″	25	160	125	88.9	50.8	18	2	4-Φ19
1 1/4″	32	180	135	98.4	63.5	19	2	4-Φl9
1 1/2″	38	200	155	114.3	73	21	2	4-Φ22
2″	50	270	165	127	92.1	23	2	8-Φ19
2 1/2″	64	300	190	149.2	104.8	26	2	8-Φ22
3″	76	320	210	168.3	127	29	2	8-Φ22
4″	100	360	255	200	157.2	32	2	8-Φ22
6″	150	445	320	269.9	215.9	37	2	12-Φ22
8″	200	590	380	330.2	269.9	42	2	12-Φ25
10″	250	615	445	387.4	323.8	48	2	16-Φ29
12″	300	820	520	450.8	381	51.5	2	16-Φ32
14″	350	750	585	514.4	412.8	54.5	2	20-Φ32
16″	400	850	650	571.5	469.9	57.5	2	20-Φ35

DN	10K
DN	d	L	D	D1	D2	C	t	n-Φb
15A	15	130	95	70	51	12	1	4-Φ15
20A	20	140	100	75	56	14	1	4-Φ15
25A	25	150	125	90	67	14	1	4-Φ19
32A	32	170	135	100	76	16	2	4-Φ19
40A	38	200	140	105	81	16	2	4-Φ19
50A	50	220	155	120	96	16	2	4-Φ19
65A	64	252	175	140	116	18	2	4-Φ19
80A	76	280	185	150	126	18	2	8-Φ19
100A	100	320	210	175	151	18	2	8-Φ19
125A	125	350	250	210	182	20	2	8-Φ23
150A	150	400	280	240	212	22	2	8-Φ23
200A	200	485	330	290	262	22	2	12-Φ23
250A	250	550	400	355	324	24	2	12-Φ25
300A	300	610	445	400	368	24	3	16-Φ25
350A	350	680	490	445	413	26	3	16-Φ25
400A	400	780	560	510	475	28	3	16-Φ27
450A	450	850	620	565	530	30	3	20-Φ27
500A	500	900	675	620	585	30	3	20-Φ27

DN	20K
DN	d	L	D	D1	D2	c	t	n-Φb
15A	15	125	95	70	51	14	1	4-Φ15
20A	20	145	100	75	56	16	1	4-Φ15
25A	25	160	125	90	67	16	1	4-Φ19
32A	32	180	135	100	76	18	2	4-Φ19
40A	38	200	140	105	81	18	2	4-Φ19
50A	50	270	155	120	96	18	2	8-Φ19
65A	64	300	175	140	116	20	2	8-Φ19
80A	76	320	200	160	132	22	2	8-Φ23
100A	100	360	225	185	160	24	2	8-Φ23
150A	150	445	305	260	230	28	2	12-Φ25
200A	200	590	350	305	275	30	2	12-Φ25
250A	250	615	430	380	345	34	2	12-Φ27
300A	300	820	480	430	395	36	3	16-Φ27
350A	350	750	540	480	440	40	3	16-Φ33
400A	400	850	605	540	495	46	3	16-Φ33
