国标、德标法兰过滤器

过滤器是输送介质管道上不可缺少的一种装置。过滤器由阀体、滤网、排污部分组成。待处理的介质经过过滤器的滤网后，其杂质被阻挡，以此来保护减压阀、泄压阀、定水位阀和水泵等管道设备，以达到正常运转。

全国服务热线： 4000-997-698 | 021-59974163

在线咨询

产品详情

产品概述

过滤器是输送介质管道上不可缺少的一种装置。过滤器由阀体、滤网、排污部分组成。待处理的介质经过过滤器的滤网后，其杂质被阻挡，以此来保护减压阀、泄压阀、定水位阀和水泵等管道设备，以达到正常运转。
本公司生产的丫型过滤器可带有排污口，安装时 Y型口朝下，管道内杂物会收集到过滤器网内排污口上，不需拆卸过滤器彳壬何部件来排除污物，只需打开排污口即可排污。当需要清洗时，只要将可拆卸的滤网取出，处理后重新装入即可，因此，使用维护极为方便。

产品标准

• 连接法兰：GB/T 9113、JB/T 79、HG/T 20529、EN 1092
• 检验标准：GB/T 13927、API 598

性能规范

• 公称压力：PN1.6,2.5MPa
• 壳体实验：PT2.4, 3.8MPa
• 适用介质：
SY41-(16-25)C 水、油品、气体
SY41-(16-25)P硝酸类
SY41-(16-25)R 醋酸类
• 适用温度：-29°C-425°C

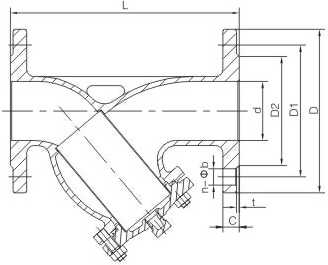

产品结构

主要零件材料

材料名称	SY41-(16-25)C	SY41-(16-25)P	SY41-(16-25)R
阀体	WCB	ZG1Cr18Ni9Ti, CF8	ZG1CH8Ni12Mo2Ti, CF8M
阀盖	WCB	ZG1Cr18Ni9Ti, CF8	ZG1Cr18Ni12Mo2Ti, CF8M
过滤网	ICrISNiQTi, 304	ICr18Ni9Ti, 304	1Cr18Ni12Mo2Ti, 316
垫片	聚四氟乙烯/钢带石墨缠绕

主要尺寸和重量

PN16

DN	D	L	D		D1	D2	C		T	N-ΦB
DN	D	L	JB/T 79	HG/T 20592	D1	D2	JB/T 79	HG/T 20592	T	JB/T 79	HG/T 20592
15	15	130	95	95	65	45	14	16	2	4-Φ14	4-Φ14
20	20	140	105	105	75	55	14	18	2	4-Φ14	4-Φ14
25	25	150	115	115	85	65	14	18	2	4-Φ14	4-Φ14
32	32	170	135	140	100	78	16	18	2	4-Φ18	4-Φ18
40	38	200	145	150	110	85	16	18	3	4-Φ18	4-Φ18
50	50	220	160	165	125	100	16	18	3	4-Φ18	4-Φ18
65	64	252	180	185	145	120	18	18	3	4-Φ18	8-Φ18
80	76	280	195	200	160	135	20	20	3	8-Φ18	8-Φ18
100	100	320	215	220	180	155	20	20	3	8-Φ18	8-Φ18
125	125	350	245	250	210	185	22	22	3	8-Φ18	8-Φ18
150	150	400	280	285	240	212	24	22	2	8-Φ23	8-Φ22
200	200	485	335	340	295	268	26	24	2	12-Φ23	12-Φ22
250	250	550	405	405	355	320	30	26	2	12-Φ25	12-Φ26
300	300	610	460	460	410	378	30	28	2	12-Φ25	12-Φ26
350	350	680	520	520	470	428	34	30	2	16-Φ25	16-Φ26
400	400	780	580	580	525	490	36	32	2	16-Φ30	16-Φ30
450	450	850	640	640	585	550	40	40	2	20-Φ30	20-Φ30
500	500	900	705	715	650	610	44	44	2	20-Φ34	20-Φ33

PN25

DN	D	L	D		D1	D2	C		T	N-OB
DN	D	L	JB/T 79	HG/T 20592	D1	D2	JB/T 79	HG/T 20592	T	JB/T 79	HG/T 20592
15	15	130	95	95	65	45	16	16	2	4-Φ14	4-Φ14
20	20	140	105	105	75	55	16	18	2	4-Φ14	4-Φ14
25	25	150	115	115	85	65	16	18	2	4-Φ14	4-Φ14
32	32	170	135	140	100	78	18	18	2	4-Φ18	4-Φ18
40	38	200	145	150	110	85	18	18	3	4-Φ18	4-Φ18
50	50	220	160	165	125	100	20	20	3	4-Φ18	4-Φ18
65	64	252	180	185	145	120	22	22	3	8-Φ18	8-Φ18
80	76	280	195	200	160	135	22	24	3	8-Φ18	8-Φ18
100	100	320	230	235	190	160	24	24	3	8-Φ23	8-Φ22
125	125	350	270	270	220	188	28	26	3	8-Φ25	8-Φ26
150	150	400	300	300	250	218	30	28	2	8-Φ25	8-Φ26
200	200	485	360	360	310	278	34	30	2	12-Φ25	12-Φ26
250	250	550	425	425	370	335	36	32	2	12-Φ30	12-Φ30
300	300	610	485	485	430	395	40	34	2	16-Φ30	16-Φ30
350	350	680	550	555	490	450	44	38	2	16-Φ34	16-Φ33
400	400	780	610	620	550	505	48	40	2	16-Φ34	16-Φ36
450	450	850	660	670	600	555	50	46	2	20-Φ34	20-Φ36
500	500	900	730	730	660	615	52	48	2	20-Φ41	20-Φ36
