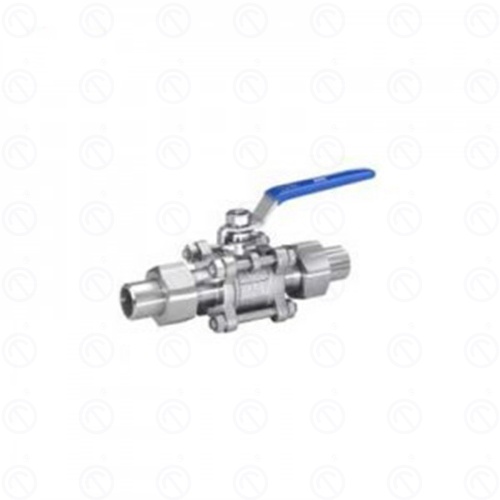

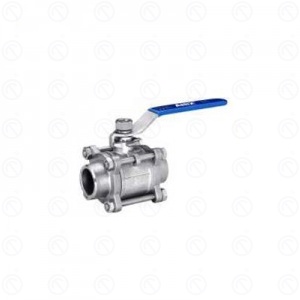

• 设计标准：ASME B16.34
• 结构长度：DIN3202-M3
• 端部连接：ASME B16.25 & DIN3239part1
ASME B16.11 & DIN3239part2
• 试验与检验：API 598
全国服务热线： 4000-997-698 | 021-59974163

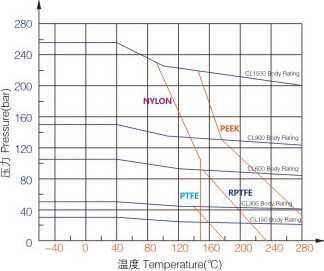

在线咨询设计标准
• 设计标准：ASME B16.34
• 结构长度：DIN3202-M3
• 端部连接：ASME B16.25 & DIN3239part1
ASME B16.11 & DIN3239part2
• 试验与检验：API 598
产品结构
主要零件材料
材料名称 | 碳钢 | 不锈钢 | 锻钢 | |
阀体 | A216WCB | A351 CF8 | A351 CF8M | 105 |
阀盖 | A216 WCB | A351 CF8 | A351 CF8M | 105 |
球体 | A276 304/A276 316 | |||
阀杆 | 2CN3 / A276 304 / A276 316 | |||
阀座 | 聚四氟乙烯、聚四氟乙烯 | |||
填料 | 聚四氟乙烯/聚四氟乙烯/柔性石墨 | |||
压盖 | A216 WCB | A351 CF8 | A216 WCB | |
螺柱 | A193-B7 | A193-B8M | A193-B7 | |
螺母 | A194-2H | A194-8 | A194-2H | |

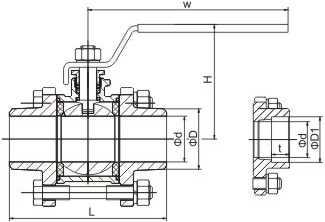

主要外形尺寸
DN | INCH | L | D | D | D1 | T | W | H |
8 | 1/4″ | 60 | 11 | 14.5 | 14.6 | 1.6 | 95 | 48.5 |
10 | 3/8″ | 60 | 11.5 | 17.5 | 18 | 1.6 | 95 | 48.5 |
15 | 1/2″ | 75 | 15 | 21.3 | 22.2 | 1.6 | 105 | 54 |
20 | 3/4″ | 80 | 19.5 | 26.7 | 27.6 | 1.6 | 120 | 65.5 |
25 | 1″ | 90 | 25 | 34 | 34.3 | 1.6 | 140 | 72 |
32 | 1 1/4″ | 110 | 32 | 42.2 | 43.1 | 1.6 | 150 | 81 |
40 | 1 1/2″ | 120 | 38 | 48.3 | 49.2 | 1.6 | 170 | 96 |
50 | 2″ | 140 | 49 | 60.3 | 61.7 | 1.6 | 185 | 105 |
65 | 2 1/2″ | 160 | 64 | 76.1 | 74.4 | 1.6 | 220 | 120 |
80 | 3″ | 180 | 78 | 89 | 90.3 | 1.6 | 270 | 134.5 |
100 | 4″ | 215 | 100 | 114 | 115.7 | 1.6 | 315 | 157 |
