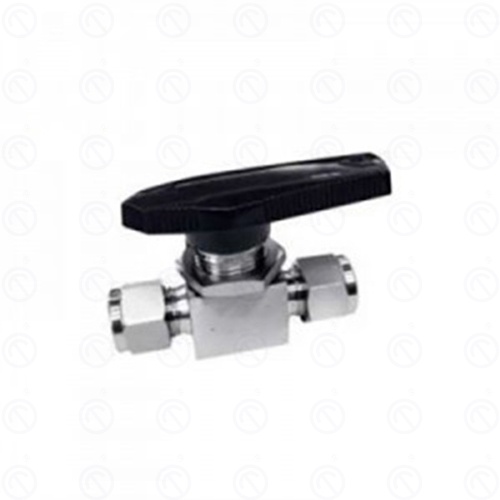

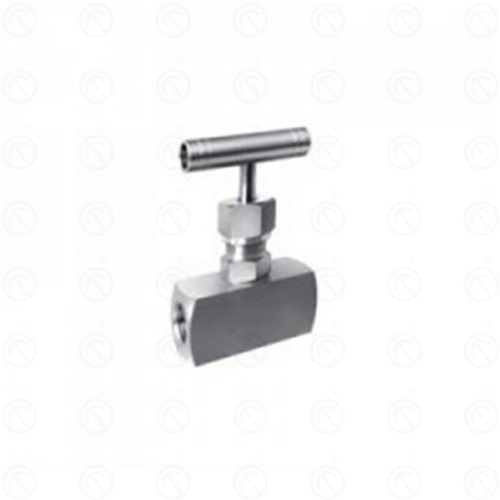

锻钢球阀/针型阀
• 设计标准：ASME B16.34• 连接标准：ASME B12.01(NPT)、DIN2999&BS21、ISO228/1&ISO7/1、SME B16.11、ASME B16.25• 试验与检验：API 598
全国服务热线： 4000-997-698 | 021-59974163
在线咨询技术规范
• 设计标准：ASME B16.34
• 连接标准：ASME B12.01(NPT)、DIN2999&BS21、ISO228/1&ISO7/1、SME B16.11、ASME B16.25
• 试验与检验：API 598
产品结构
主要零件材料
材料名称 | 碳钢 | 不锈钢 | |
阀体 | A105 | A182 F304 | A182 F316 |
阀盖 | A105 | A182 F304 | A182 F316 |
球体 | A182 F304/A182 F316 | ||
阀杆 | 2Cr13 / A276 304 / A276 316 | ||
阀座 | 聚四氟乙烯、聚四氟乙烯 | ||
填料 | 聚四氟乙烯/柔性石墨 | ||
压盖 | TP304 | ||
螺柱 | A193-B7 | A193-B8 | |
螺母 | A194-2H | A194-8 | |
主要外形尺寸
DN | L | D | W | H |
3 | 60 | Φ6 | 38 | 32 |
6 | 65 | Φ8 | 38 | 42 |
10 | 75 | Φ10 | 38 | 50 |
