球阀经过半个多世纪的发展，现已成为应用广泛的主要阀门类。球阀的主要作用是切断和接通管道中的流体；也可用于流体的调节和控制。球阀具有流阻小、密封性好、开关速度快、可靠性高等特点。
全国服务热线： 4000-997-698 | 021-59974163
在线咨询适用范围
• 简活套法兰（GB6070、JB919）：0.6X106-1.3X10-4Pa
• 快卸法兰（GB4982）：0.1X106-1.3X10-4Pa
• 螺纹连接：1.6X106-1.3X10-4Pa
• 阀门漏率：130-4Pa -4Pa.L/S
• 适用温度：-29℃〜150℃
• 适用介质：水、蒸汽、油、腐蚀性介质。
产品描述
球阀经过半个多世纪的发展，现已成为应用广泛的主要阀门类。球阀的主要作用是切断和接通管道中的流体；也可用于流体的调节和控制。球阀具有流阻小、密封性好、开关速度快、可靠性高等特点。
球阀主要由阀体、阀盖、阀杆、球阀和密封圈等部分组成，属于90类。关闭阀门时，它借助手柄或阀杆上端的驱动装置向球阀施加一定的扭矩并传递给球阀，使其旋转90°，使球阀通孔与阀体通道中心线重叠或垂直，完成全开或全关动作。一般有浮动球阀、固定球阀、多通道球阀、V型球阀、球阀、夹套球阀等。可用于手柄驱动、涡轮驱动、电动、气动、液压、气液联动和电液联动。
产品结构
主要零件材料
材料名称 | GU-(16-50)C | GU-(16-50)P | GU-(16-50)R |
阀体 | 世界商业委员会 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀盖 | 世界商业委员会 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
球体 | ICr18Ni9Ti | ICr18Ni9Ti | 1Cr18Ni12Mo2Ti |
阀杆 | ICr18Ni9Ti | ICr18Ni9Ti | 1Cr18Ni12Mo2Ti |
密封圈 | 聚四氟乙烯（PTFE） | ||
填料 | 聚四氟乙烯（PTFE） | ||
主要外形尺寸
(GB6070)活套法兰连接
| MODEL | L | D | K | C | N-∅ | W |
GU-16 (F) | 104 | 60 | 45 | 8 | 4-∅6.6 | 150 |
GU-25(F) | 114 | 70 | 55 | 8 | 4-∅6.6 | 170 |
GU-40(F) | 160 | 100 | 80 | 12 | 4-∅9 | 190 |
GU-50(F) | 170 | 110 | 90 | 12 | 4-∅9 | 190 |

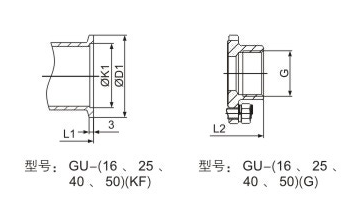

(GB4982)快卸法兰连接
MODEL | L | D1 | K1 |
GU-16(KF) | 104 | 30 | 17.2 |
GU-25(KF) | 114 | 40 | 26.2 |
GU-40(KF) | 160 | 55 | 41.2 |
GU-50(KF) | 170 | 75 | 52.2 |
螺纹连接
MODEL | L | G |
GU-16(G) | 63 | 1/2″ |
GU-25(G) | 84 | 1″ |
GU-40(G) | 106 | 11/2″ |
GU-50(G) | 121 | 2″ |
