美标、日标截止阀

•设计和制造按:ASME B16.34, BS 1873
• 结构长度按:ASME B16.10
• 法兰连接尺寸按:ASME B16.5, JIS B2220
• 检验和测试按:ISO 5208、API 598、BS 6755

全国服务热线： 4000-997-698 | 021-59974163

在线咨询

产品详情

设计制造标准

•设计和制造按:ASME B16.34, BS 1873
• 结构长度按:ASME B16.10
• 法兰连接尺寸按:ASME B16.5, JIS B2220
• 检验和测试按:ISO 5208、API 598、BS 6755

性能规范

• 公称压力：150、300LB、10K、20K
• 强度实验：PT3.0、7.5、2.4、5.8Mpa
• 密封实验：2.2、5.5、1.5、4.0Mpa
•气密封测试：0.6Mpa
•阀门主体材料：WCB(C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
• 适用介质：水、蒸汽、油品、硝酸类、醋酸类
• 适用温度：-29 ℃~425℃

产品概述

J41H法兰截止阀是按照API和ASME标准设计制造的。截止阀又称截止阀，属于强制密封阀门，所以阀门关闭时必须对阀瓣施加压力以强制密封当介质从阀瓣下部进入阀门时，克服阻力所需的操作力是阀杆与填料的摩擦力和介质压力产生的推力，阀门比开启阀门的力大，所以阀杆直径要大，否则会发生阀杆顶弯故障。

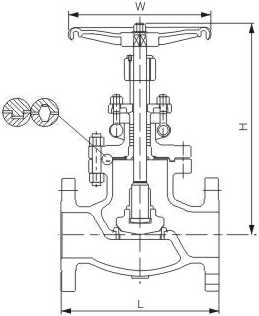

产品结构

主要尺寸和重量

J41H(Y) Class 150/10K

SIZE	INCH	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4	5	6	8	10	12	14	16
SIZE	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	108	117	127	140	165	203	216	241	292	356	406	495	622	698	787	914
H	mm	163	193	250	250	291	350	362	385	490	455	537	707	788	820
W	mm	100	125	160	160	180	220	250	280	320	320	400	450	560	560

J41H(Y) Class 300/20K

SIZE	INCH	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4	5	6	8	10	12
SIZE	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	mm	152	178	203	216	229	267	292	318	356	400	445	559	622	711
H	mm	163	193	250	250	291	345	377	405	468	620	*708	*777	*935	*906
W	mm	100	125	160	160	180	220	250	280	320	400	*450	*500	*560	*600
