不锈钢对夹式止回阀

•公称压力：PN1.6、2.5、4.0、6.4Mpa
•强度试验压力：PT2.4、3.8、6.0、9.6MPa
•高压密封试验压力：1.8、2.8、4.4、7.1 MPa

全国服务热线： 4000-997-698 | 021-59974163

在线咨询

产品详情

性能规范

•公称压力：PN1.6、2.5、4.0、6.4Mpa
•强度试验压力：PT2.4、3.8、6.0、9.6MPa
•高压密封试验压力：1.8、2.8、4.4、7.1 MPa
•适用介质：
H71/74/76H-(16-64)C 水、油品、气
H71/74/76W-(16-64)P 硝酸类
H71/74/76W-(16-64)R 醋酸类
•适用温度：-29~150℃

产品结构

主要零件材料

材料名称	H71/74/76H-(16-64)C	H71/74/76W-(16-64)P	H71/74/76W-(16-64)R
阀体	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CF8M
阀掰	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CF8M
密封	304,316,PTFE

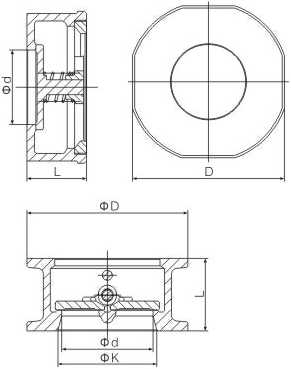

主要外形尺寸

H71主要外形尺寸

公称通径		D	D	L
15	1/2″	15	46	17.5
20	3/4″	20	56	20
25	1″	25	65	23
32	1 1/4″	32	74	28
40	1 1/2″	40	84	31.5
50	2″	50	102	40
65	2 1/2″	65	121	46
80	3″	80	131	50
100	4″	100	156	60
125	5″	125	190	90
150	6″	150	220	105
200	8″	196	270	140
250	10″	246	328	146

H76主要外形尺寸

公称通径		L	D	K	D
50	2″	60	48	50	108
65	2 1/2″	67	59	65	128
80	3″	73	73	80	142
100	4″	73	92	100	162
125	5″	86	115	125	192
150	6″	98	138	150	218
200	8″	127	186	200	272
250	10″	146	234	250	330
300	12″	181	270	300	375
350	14″	184	315	350	420
400	16″	191	365	400	483
450	18″	203	415	450	538
500	20″	219	465	500	593
600	24″	222	565	600	697
