国标、德标止回阀

•设计与制造按GB/T 12236、GB/T 12235
• 结构长度按GB/T 12221
• 法兰连接尺寸按JB/T 79
• 检验按GB/T 26480

全国服务热线： 4000-997-698 | 021-59974163

在线咨询

产品详情

设计制造标准

•设计与制造按GB/T 12236、GB/T 12235
• 结构长度按GB/T 12221
• 法兰连接尺寸按JB/T 79
• 检验按GB/T 26480

性能规范

•公称压力：1.6、2.5、4.0、6.3Mpa
• 强度试验：2.4、3.8、6.0、9.5Mpa
• 密封试验：1.8、2.8t 4.4、7.0Mpa
• 气密封试验：0.6Mpa
• 阀门主体材料：WCB( C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
• 适用介质：水、蒸汽、油品、硝酸类、醋酸类
• 适用温度：-29℃-425℃

产品结构

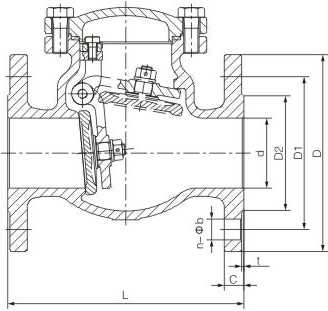

主要外形尺寸

GBPN16

DN	L	D	D	D1	D2	C	F	N-ΦB
50	120	50	160	125	100	16	3	4-Φ18
65	130	63	180	145	120	18	3	4-Φ18
80	150	80	195	160	135	20	3	8-Φ18
100	165	100	215	180	155	20	3	8-Φ18
125	190	124	245	210	165	22	3	8-Φ18
150	210	148	285	240	212	22	2	8-Φ22
200	255	198	340	295	268	24	2	12-Φ22
250	310	240	405	355	320	26	2	12-Φ26
300	320	297	460	410	378	28	2	12-Φ26

ANSI150LB

SIZE	L	D	D	D1	D2	C	F	N-ΦB
2″	120	50	150	120.7	92.1	16.3	2	4-Φ19
2 1/2″	130	63	180	139.7	104.8	17.9	2	4-Φ19
3″	125	80	190	152.4	127	19.5	2	4-Φ19
4″	165	100	230	190.5	157.2	24.3	2	8-Φ19
5″	190	124	255	2159	1857	243	2	8-Φ22.5
6″	210	148	280	241.3	215.9	25.9	2	8-Φ22
8″	255	198	345	298.5	269.9	29.0	2	8-Φ22
10″	310	248	405	362	323.8	30.6	2	12-Φ25
12″	320	297	485	431.8	381	32.2	2	12-Φ25

JIS10k

SIZE	L	D	D	D1	D2	C	F	N-ΦB
DN50	120	50	155	120	96	16	2	4-Φ19
DN65	130	63	175	140	116	18	2	4-Φ19
DN80	150	80	185	150	126	18	2	8-Φ19
DN100	165	100	210	175	151	18	2	8-Φ19
DN125	190	124	250	210	182	20	2	8-Φ23
DN150	210	148	280	240	212	22	2	8-Φ23
DN200	255	198	330	290	262	22	2	12-Φ23
DN250	310	248	400	355	324	24	2	12-Φ25
DN300	320	297	445	400	368	24	3	16-Φ25
