美标、日标闸阀

• 设计与制造标准：API600、ASME B16.34、BS 1414
• 结构长度标准：ASME B16.10
• 连接法兰标准：ASME B16.5、ASME B16.47、JIS B2220
• 检验与试验标准：ISO 5208、API 598, BS 6755

全国服务热线： 4000-997-698 | 021-59974163

在线咨询

产品详情

设计制造标准

性能规范

• 公称压力：150、300LB、10K、20K
• 强度试验：PT3.0、7.5、2.4、5.8Mpa
• 密封试验：2.2、5.5、1.5、4.0Mpa
• 气密封试验：0.6Mpa
• 阀门主体材料：WCB (C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
• 适用介质：水、蒸汽、油品、硝酸类、醋酸类
• 适用温度：-29℃~425℃

产品特点

• 产品设计制造符合国外要求，密封可靠，性能优良。

• 结构设计紧凑合理，造型美观。

• 楔形柔性闸门结构，大直径组滚动轴承，启闭方便。

• 阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选用，可适用于各种压力、温度和介质工况。

• 采用国内外管法兰标准和法兰密封面型式，满足各种工程需要和用户要求。

产品结构

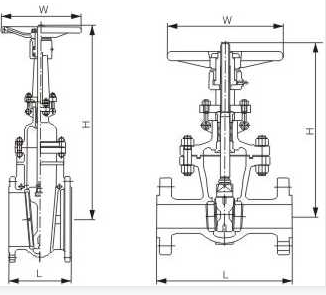

主要尺寸及重量

Z41(0)W.H.Y Class 150K/10K/16K

SIZE	INCH	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36	40
SIZE	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	330	350	400	450	500	600	700	800	900	1000
L	mm	108	117	127	140	165	178	191	203	229	254	267	292	330	356	381	406	432	457	508	610	660	711	812
H	mm	169	193	230	246	283	361	396	435	522	570	610	750	935	1070	1224	1345	1487	1627	1931	2300	3700	3920	4300
W	mm	100	125	160	160	180	250	250	280	300	350	350	400	403	500	600	600	600	680	920

Z41(0)W.H.Y Class 300/20K

SIZE	INCH	1/2	3/4	1	1 1/2	1	2	2 1/2	3	4	5	6	8	10	12	14	16	18	20	24	28
SIZE	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
L	mm	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762	838	914	991	1143	1346
H	mm	169	193	230	246	283	352	3S0	420	496	570	635	772	906	1090	1265	1385	1510	1630
W	mm	100	125	160	160	180	250	250	250	300	350	400	450	5C0	603	650	750	793	920

Z41(0)W.H.Y Class 600

SIZE	INCH	2	2 1/2	3	4	5	6	8	10	12	14	16	18	20	24	28
SIZE	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
L	mm	292	330	356	432	508	559	660	787	838	889	991	1092	1194	1397	1549
H	mm	464	548	579	688	752	934	1085	1293
W	mm	250	280	300	350	400	450	500	550

Z41(0)W.H.Y Class 900

SIZE	INCH	2	2 1/2	3	4	5	6	8	10	12
SIZE	mm	50	65	80	100	125	150	200	250	300
L	mm	371	422	384	460	562	613	740	841	968
H	mm	529	665	688	715	856	996
W	mm	300	350	400	450	500	550

Z41(0)W.H.Y Class 1500

SIZE	INCH	2	2 1/2	3	4	5	6	8	10	12
SIZE	mm	50	65	80	100	125	150	200	250	300
L	mm	371	422	473	549	676	711	841	1000	1146
H	mm	529	665	688
W	mm	350	400	450

Z41(0)W.H.Y Class 2500

SIZE	INCH	2	2 1/2	3	4	5	6	8	10	12
SIZE	mm	50	65	80	100	125	150	200	250	300
L	mm	454	514	584	683	807	927	1038	1292
H	mm	676	728	872
W	mm	350	400	450
