撑开式双密封阀
• 设计标准：ASME B16.34、JB/T 10673
• 结构长度：ASME B16.10、GB/T12221
• 连接标准：ASME B16.5、HG/T 20592、JB/T79
• 检验标准： API 598、GB/T 13927
全国服务热线： 4000-997-698 | 021-59974163
在线咨询设计标准
• 设计标准：ASME B16.34、JB/T 10673
• 结构长度：ASME B16.10、GB/T12221
• 连接标准：ASME B16.5、HG/T 20592、JB/T79
• 检验标准： API 598、GB/T 13927
性能规范
• 公称压力：PN1.6.2.5.4.0.6.4
• 强度试验压力：PT2.4、3.8、6.0、9.6Mpa
• 低压气密封试验压力：0.6Mpa
• 适用温度：-29°C -425° C
• 适用介质：水、油、气等

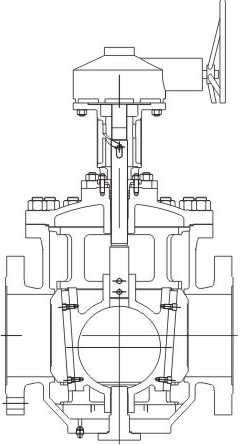

产品结构
主要零件材料
材料名称 | 碳钢 | 不锈钢 | |
阀体 | WCB | CF8 | CF8M |
阀盖 | WCB | CF8 | CF8M |
底盖 | WCB | CF8 | CF8M |
密封阀掰 | WCB+Cartide PTFE/RPTFE | CF8+Carbide PTFE/RPTFE | CF8M+Carbide PTFE/RPTFE |
密封导轨 | WCB | CFS | CF8M |
锲形体 | WCB | CF8 | CF8M |
金属缠绕垫 | 304+柔性石墨 | 304+柔性石墨 | 316+柔性石墨 |
轴套 | 铜合金 | ||
阀杆 | 2Cr13 | 304 | 316 |
支架 | WCB | CF8 | CF8M |
